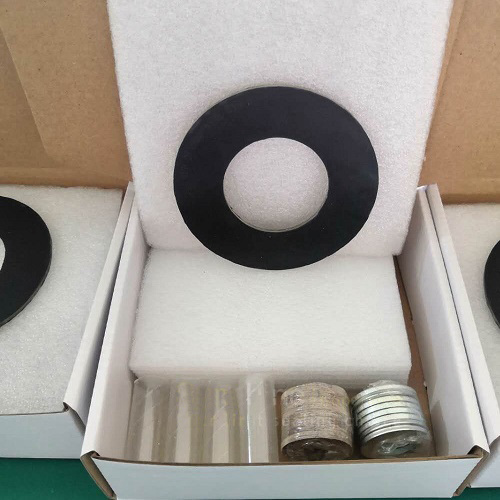

Комплект фланцевых изоляционных прокладок Тип E часто представляет собой полнопрофильную прокладку, использующую тот же внешний размер, что и фланец, а также точно вырезанные отверстия для болтов. Эта особая конструкция облегчает правильное позиционирование прокладки во время установки, а также предотвращает короткое замыкание изоляции фланца посторонними предметами. Прокладки типа E доступны с гладкой поверхностью или с фенольным покрытием из нитрила, в дополнение к ассортименту высокотемпературных компонентов, таких как G10, G11, G7 и другие материалы. Общая толщина 3,2 мм

Предлагаемая процедура установки комплектов фланцевых изоляционных прокладок:

• Убедитесь, что данный сборочный комплект включает указанный материал.
• Очистите и осмотрите поверхности фланцев труб и нанесите смазку на все резьбы.
• Установите прокладку и поместите фланцы в отверстия под болты.
• Вставляйте установочные штифты в два диаметрально противоположных отверстия под болты, когда это возможно, чтобы обеспечить правильное расположение фланцев и прокладки.
• Поместите изоляционные втулки в отверстия под болты, стараясь не применять давление, которое может повредить материал втулки.
• Установите болт с обеими изолирующими шайбами на фланцы, затем стальную шайбу и гайку.
• Затяните два диаметрально противоположных болта на 30 % от полного крутящего момента.
• Снимите и замените два установочных штифта болтами и затяните оставшиеся болты до 30% от общего значения крутящего момента.
• Затяните все болты до 50 %, а затем до 100 % от конечного значения крутящего момента.
• Крепежные болты должны быть достаточной длины, чтобы проходить через гайку примерно на 1/4 дюйма.
